一、項目背景與需求分析

　　工廠環境通常具有面積大、人員復雜、設備貴重、安全隱患多等特點。一套完善的視頻監控系統旨在解決以下核心需求：

　　安全防范：防止外部人員非法入侵，保護工廠圍墻、出入口、重要物資倉庫等。

　　生產管理：監控生產線運行狀態，輔助管理生產效率，記錄異常事件。

　　資產保護：對貴重設備、原材料及成品倉庫進行24小時不間斷監控，防止盜竊和破壞。

　　人員管理：監控員工操作是否規范，在危險區域(如化學品倉庫、高壓設備區)進行安全預警。

　　事件追溯：在發生生產事故、貨物丟失、糾紛等事件時，提供清晰的影像證據。

　　遠程監管：管理層可通過電腦或手機隨時查看各分廠、車間實時情況，實現高效管理。

二、設計原則

　　先進性：采用成熟的網絡化、智能化技術，確保系統在未來數年內不落后。

　　可靠性：關鍵設備采用工業級產品，架構穩定，7x24小時不間斷運行。

　　擴展性：采用模塊化設計，方便后期增加攝像頭、存儲或功能。

　　易用性：操作界面簡潔直觀，方便安保人員快速上手。

　　經濟性：在滿足需求的前提下，優化方案，選擇性價比高的設備，降低總體擁有成本。

三、系統架構設計

　　百實科技工廠智能視頻監控系統解決方案采用全網絡IP架構，分為前端采集、傳輸網絡、中心管理和顯示控制四個部分。

1、前端采集系統

　　根據工廠不同區域的特點，部署不同類型的網絡攝像機：

?工廠周界及出入口：

　　類型：400萬像素及以上全彩全局快門攝像機、星光級球機。

　　功能：24小時高清監控，具備智能分析功能(如區域入侵、越界檢測)，聯動聲光報警器。出入口需清晰捕捉人臉和車輛車牌，推薦使用人臉抓拍機或車牌識別攝像機。

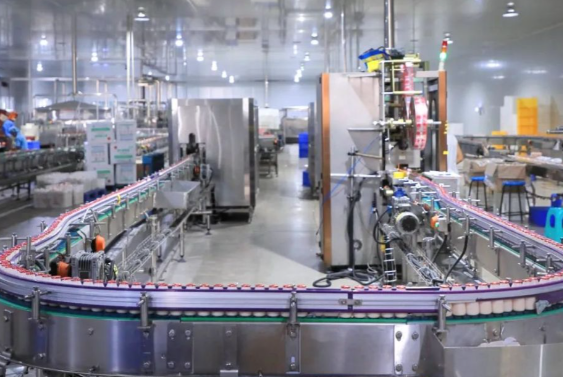

?生產車間：

　　類型：400萬像素及以上廣角網絡攝像機、防塵防水工業級相機。

　　功能：大范圍覆蓋生產線，監控生產流程和員工操作。在高溫、多塵區域需使用工業級防護罩。

?倉庫/物流區：

　　類型：400萬像素及以上網絡攝像機，配合云臺球機。

　　功能：固定攝像機監控貨物堆放和出入口，云臺球機進行大范圍巡航，監控整體動態。

?辦公樓/公共區域：

　　類型：200-400萬像素網絡半球攝像機。

　　功能：監控大廳、走廊、財務室、機房等，要求外觀美觀，畫質清晰。

?危險品倉庫/特殊區域：

　　類型：防爆網絡攝像機。

　　功能：符合國家防爆標準，確保在易燃易爆環境中的絕對安全。

2、傳輸網絡系統

　　主干網絡：采用千兆/萬兆光纖以太網，連接各區域匯聚交換機和中心機房，保證大數據量視頻流的穩定傳輸。

　　接入網絡：前端攝像頭通過超五類或六類網線接入到各區域的百兆/千兆PoE交換機或工業交換機。

　　無線備份：對于布線困難的區域，可采用工業級無線網橋進行數據傳輸。

　　室外防護：室外線路需使用室外鎧裝光纜，并做好防雷接地措施。

3、中心管理系統

　　核心設備：網絡視頻錄像機(NVR)或視頻管理平臺(VMS)。

　　中小型工廠：推薦使用多臺大路數NVR進行集中管理和存儲。

　　大型工廠：推薦部署專業的視頻管理平臺(如?？低?、大華等)，實現更高階的管理、智能分析集成和系統集成。

?存儲系統：

　　方案：NVR內置硬盤或IPSAN(磁盤陣列)集中存儲。

　　容量計算：根據攝像頭數量、分辨率、碼流和錄像保存天數計算總?cè)萘俊?/p>

　　示例：一臺400萬像素攝像機，主碼流4Mbps，每天24小時錄像。

　　單日存儲量 = 4 Mbps * 3600秒 * 24小時 / 8 (字節轉換) / 1024 / 1024 ≈ 41.2 GB

　　若保存30天，則需 41.2 GB * 30 ≈ 1.23 TB

　　建議：關鍵區域采用7*24小時全天候錄像，普通區域可采用動態偵測錄像以節省存儲空間?？偞鎯θ萘啃桀A(yù)留20%余量。

4、顯示與控制系統

　　顯示設備：采用46寸以上LCD/LED超窄邊拼接大屏，組成電視墻，實現多畫面同時顯示。

　　控制設備：在監控中心配置操作臺，部署監控客戶端電腦，方便安保人員進行實時監控、錄像回放和云臺控制。

四、核心功能特點

　　高清視頻監控：全線400萬像素及以上攝像機，提供清晰細膩的圖像。

?智能視頻分析：

　　區域入侵檢測、越界檢測

　　人員聚集、徘徊檢測

　　自動跟蹤(球機)

　　車牌識別、人臉識別(出入口)

　　低照度與全彩監控：星光級技術保障夜間微弱光線下依然呈現彩色清晰圖像。

　　報警聯動：一旦觸發報警規則(如入侵)，系統可聯動現場聲光報警、彈出視頻畫面、客戶端提示、并發送短信/App推送通知。

　　遠程便捷訪問：授權用戶可通過PC客戶端、網頁瀏覽器或手機APP隨時隨地查看實時視頻和錄像。

　　高可靠性存儲：支持RAID磁盤冗余，防止因單塊硬盤損壞導致數據丟失。支持錄像備份功能。

五、主要設備選型建議(品牌示例)

　　前端攝像機：?？低?、大華股份、宇視科技等主流品牌。

　　網絡設備：華為、H3C、TP-LINK(工業級系列)等。

　　存儲與管理：海康威視NVR/DSS平臺、大華NVR/DSS平臺，或第三方專業VMS平臺。

　　顯示設備：?？低?、大華等品牌的拼接屏。

六、施工與注意事項

　　布線規范：強弱電線纜分離，避免信號干擾。室外管線埋地或架空需符合規范。

　　立桿安裝：室外攝像機安裝高度建議3.5-4.5米，立桿基礎牢固，做好防雷接地。

　　交換機選型：根據攝像頭總碼流，確保交換機背板帶寬和端口速率滿足要求，避免網絡瓶頸。

　　供電保障：關鍵設備(監控中心、核心交換機)需配備UPS不同斷電源。

　　網絡安全：修改設備默認密碼，進行網絡VLAN劃分，安裝防火墻，定期更新固件，防止網絡攻擊。

七、工廠智能視頻監控系統解決方案總結

　　百實科技工廠智能視頻監控系統解決方案構建了一個集“高清化、網絡化、智能化”于一體的工廠視頻監控系統，不僅能有效滿足工廠安全防護的基本需求，更能通過智能分析技術賦能生產管理和效率提升，為工廠的安全生產和智能化運營提供強有力的技術保障。
