一、項目概述與目標

　　項目背景：為適應小家電行業多品種、小批量、快迭代的生產特點，滿足智能制造、柔性生產和精益管理的需求，百實科技建設一套先進、可靠、可擴展的小家電廠弱電工程系統解決方案。

?核心目標：

　　生產智能化：為MES(制造執行系統)、AGV(自動導引車)、生產線數據采集等提供高速穩定的網絡基礎。

　　管理高效化：實現人、車、物、環境的高效協同與可視化管理。

　　安全立體化：構建覆蓋消防安全、生產安全、信息安全和公共安全的全方位保障體系。

　　運維便捷化：采用集中管理、易于維護的系統架構，降低長期運營成本。

二、設計原則

　　先進性：采用成熟且具有一定前瞻性的技術和設備。

　　可靠性：關鍵系統(如網絡、監控)采用冗余設計，確保7x24小時穩定運行。

　　實用性：緊密貼合工廠實際生產、倉儲、辦公流程。

　　擴展性：模塊化設計，為未來系統擴容和功能升級預留接口。

　　經濟性：在滿足需求的前提下，優化投資，追求高性價比。

三、系統組成與詳細方案

　　我們將弱電系統分為 “一個基礎，兩大平臺，N個應用” 的架構。

1、一個基礎：綜合布線系統

　　骨干網絡：采用單模光纖，連接數據中心、各車間匯聚點、辦公樓核心，形成萬兆骨干環網(推薦工業以太網環網協議，如ERPS)，保證高可靠性。

?水平布線：

　　辦公區/研發區：六類或超六類非屏蔽雙絞線，千兆到桌面。

　　生產車間：采用工業級Cat6a網線或M12接口的工業以太網線，具備防油、防塵、抗干擾特性。覆蓋生產線PLC站、數據采集點、AGV?？奎c、安防點位。

　　倉庫：采用高密度無線AP覆蓋為主，預留必要的有線點位。

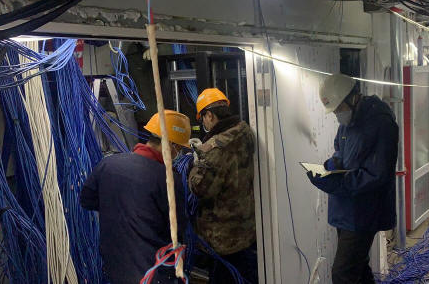

　　弱電間：各區域設置標準化弱電間，配置工業級網絡機柜、配線架、光纖配線箱。

2、兩大平臺

?融合通信網絡平臺

有線網絡：

　　核心層：高性能萬兆核心交換機，支持VLAN、ACL、QoS策略。

　　匯聚/接入層：工業級交換機，支持PoE++(為AP、攝像頭、IP電話供電)，適應車間高溫、多塵環境。

　　網絡分區：劃分管理VLAN(如辦公、生產、安防、物聯網、訪客)，進行邏輯隔離，保障網絡安全和生產數據獨立。

無線網絡：

　　高密度覆蓋：全廠區(辦公室、車間、倉庫、室外)部署Wi-Fi 6/6E企業級AP，實現無縫漫游。

　　專用網絡：為AGV集群、PDA掃碼槍、移動終端設立專用SSID和信道，確保生產移動應用的穩定性和低延遲。

　　電話系統：采用IP電話系統(VoIP)，與網絡融合，便于擴展和遠程維護。

?智能管理一體化平臺(IBMS/安防集成平臺)

　　目標：在一個統一的軟件平臺上，集成視頻監控、門禁、報警、消防報警、能耗監測等子系統，實現“一張圖”管理和聯動。

　　功能：統一門戶、全局事件管理、智能聯動(如消防報警時，門禁自動打開、視頻自動彈出錄像)、數據報表分析。

3、N個核心應用系統

①生產輔助與安全類

?視頻監控系統：

　　全覆蓋：車間出入口、生產線關鍵工位(如測試、老化區)、倉庫(通道、裝卸平臺)、?；穫}、廠區周界、辦公室公共區。

　　智能化：采用高清網絡攝像機(200萬像素以上)，關鍵區域使用AI攝像頭，支持行為分析(如區域入侵、人員聚集、未戴安全帽/口罩)、車牌識別、人臉識別(用于重點區域管控)。

　　存儲：采用NVR或CVR集中存儲，關鍵區域錄像保存90天以上。

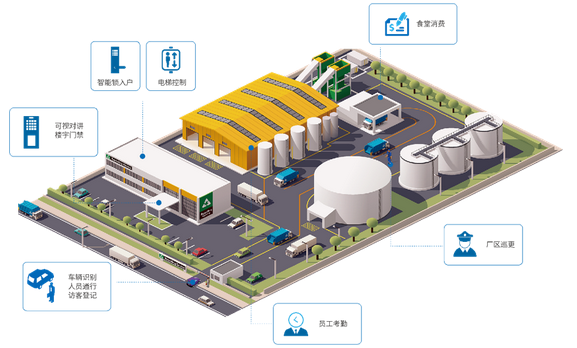

?門禁一卡通系統：

　　進出管控：主要出入口、車間/倉庫門、重要機房(如數據中心、配電房)安裝門禁讀卡器(支持刷卡、人臉、密碼多因子認證)。

　　一卡通功能：集成員工工卡，實現門禁、考勤、食堂消費、內部小額支付等功能。

　　訪客管理：線上預約、身份證登記、臨時卡發放、軌跡追蹤。

　　入侵報警系統：在廠區周界(電子圍欄或紅外對射)、財務室、研發中心等設置防區，與監控、門禁聯動。

?消防報警與應急系統：

　　按規范設置火災自動報警系統(感煙、感溫探測器、手報按鈕)。

　　設置背景音樂與應急廣播系統，平時播放通知，火災時強制切換為消防應急廣播。

　　設置應急照明與疏散指示系統(可考慮智能動態指示系統)。

②基礎設施與環境類

　　機房工程：建設標準化數據中心機房(或模塊化機房)，包含精密空調、UPS不間斷電源(至少支持關鍵系統2小時續航)、環境監控(溫濕度、漏水、煙霧)、防雷接地、機柜、氣體滅火系統。

　　能耗管理系統：對生產線、空壓機、空調等主要用能單元加裝智能電表/水表，進行實時監測、統計分析、能效對標，為節能降耗提供數據支持。

③信息發布與會議類

　　信息發布系統：在門廳、食堂、主要通道安裝液晶顯示屏，發布生產指標、通知公告、宣傳視頻。

　　會議室系統：配備投影/液晶顯示、音頻擴聲、無紙化會議或投屏系統，滿足日常會議和遠程視頻會議需求。

四、實施建議與運維

　　分階段實施：一期完成基礎網絡、安防、機房等必需系統;二期上線能耗管理、智能分析、深度集成等。

　　選擇專業供應商：選擇具有工廠、特別是制造業弱電集成經驗的承包商。

　　重視運維：建立弱電系統運維團隊或委托專業公司，進行7x24小時監控和定期維護。

　　培訓：對工廠IT、設施管理和安保人員進行系統操作培訓。

五、預期效益

　　生產效率提升：穩定網絡保障生產系統流暢，減少停機。

　　管理成本下降：智能化手段減少安保、巡檢、能耗等人力與資源浪費。

　　安全風險降低：全方位安防體系預防安全事故和財產損失。

　　決策支持增強：通過各系統產生的數據，為生產優化、廠區規劃提供依據。

　　企業形象提升：現代化、智能化的工廠環境，有助于吸引客戶和人才。

　　百實科技小家電廠弱電工程系統解決方案是一個框架性指南，具體設計需在實地勘察后，結合工廠的實際布局、生產流程、投資預算進行細化和調整。
